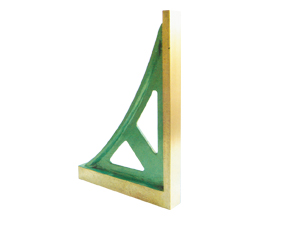

铸铁直角尺
内容提要
铸铁直角尺：直角尺类包括方尺、弯板等90°专用工具，适用于机床、机械设备及零部件的垂直度检验，安装加工定位，划线等是机械行业中的重要测量工具，它的特点是精度高，稳定性好，便于维修。
相关链接
详细介绍
铸铁直角尺：直角尺类包括方尺、弯板等90°专用工具，适用于机床、机械设备及零部件的垂直度检验，安装加工定位，划线等是机械行业中的重要测量工具，它的特点是精度高，稳定性好，便于维修。
铸铁直角尺按GB6092-85标准制造，材料HT200，主要用于制件直角的检验和划线，在安装和调修设备时，检验零件或部件有关表面的垂直度。
铸铁直角尺规格：
规格 | 测量面对基面垂直度 | 测量面平面度或直线度 | 基面平面度或直线度 | ||||||
精度等级 | |||||||||
0级 | 1级 | 2级 | 0级 | 1级 | 2级 | 0级 | 1级 | 2级 | |
150×100 | 4 | 8 | 16 | 1.5 | 2.5 | 5 | 2 | 4 | 8 |
300×200 | 6 | 11 | 22 | 2 | 4 | 7 | 3 | 6 | 11 |
400×300 | 7 | 12 | 25 | 2 | 4 | 8 | 3.5 | 7 | 12 |
500×350 | 8 | 15 | 30 | 2.5 | 5 | 10 | 4 | 8 | 15 |
650×400 | 9 | 18 | 35 | 3 | 6 | 12 | 4.5 | 9 | 18 |
800×500 | 10 | 20 | 40 | 3 | 7 | 14 | 5 | 10 | 20 |
1000×630 | 12 | 25 | 50 | 4 | 8 | 16 | 6 | 12 | 25 |
1250×800 | 15 | 30 | 60 | 5 | 10 | 20 | 8 | 15 | 30 |
1600×1000 | 18 | 38 | 70 | 6 | 12 | 24 | 10 | 18 | 35 |
2000×1250 | 22 | 46 | 80 | 8 | 15 | 30 | 12 | 22 | 40 |
