铸铁平板产品别名：铸铁平板铸铁平台划线平板 检验平板 测量平板刮研平板装配平板大型铸铁平板大型铸铁平台
铸铁平板按GB/4986-85的标准制造，产品制成筋板式和箱体式，工作有长方形，材料HT200，工作面采用刮研工艺，工作面上可加V型、T型、U型槽和圆孔、长孔等。平板是用于工件检测或划线的平面基准器具。平板安装应调至水平、负荷均分布于各支点上，环境温度（20±5℃）使用时应避免振动。

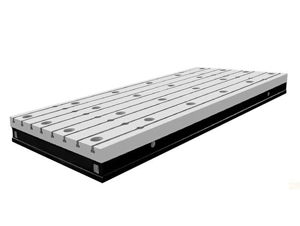

铸铁平板用途：用于机械、发动机的动力实验，设备调试，具有较好的平面稳定性和韧性，表面带有T型槽，可以用来固定实验设备。

铸铁平板材质：高强度铸铁HT200-300工作面硬度为HB170-240，经过两次人工处理（人工退火600度-700度和自然时效2-3年）使用该产品的精度稳定，耐磨性能好。

铸铁平板规格：100×100—3000×8000，（大于此规格的铸铁平板可以拼装使用或按图纸订做。）

铸铁平板精度：按国家标准计量检定规程执行，分别为0、1、2、3四个等级。

规格	精度等级					规格	精度等级
规格	0级	1级	2级	3级	精刨	规格	0级	1级	2级	3级	精刨
100×100	4	8	26			2500×2500			72	180	270
200×100	5	10	20			3000×1000				168	248
200×200	5	10	20			3000×1500				174	154
300×200	6	12	24			3000×2000				184	275
300×300	6	12	24			3000×2500				186	276
400×300	6	12	24			3000×3000				210	300
400×400	6	12	24			4000×1000				210	300
500×300	6	12	24			4000×1500				210	300
500×500	7	14	28			4000×2000				219	310
600×400	7	14	28			4000×2500				228	340
600×500	7	14	28			4000×3000				240	360
800×500	8	16	32	80		5000×1500				249	370
800×600	8	16	32	80		5000×2000				255	375
900×600	8	16	32	80		5000×2500				264	390
1000×750	9	18	36	90		5000×3000				287	420
1000×1000	10	20	39	96		6000×1500				287	420
1200×1000		20	39	96		6000×2000				293	430
1500×1000		24	48	120		6000×2500				300	450
1500×1500		25	50	125		6000×3000				308	460
2000×1000		26	52	129		8000×1500				366	500
2000×1500			56	140		8000×2000				370	520
2000×2000			60	152	230	8000×2500				375	530
2500×1500			64	152	230	8000×3000				382	570
2500×2000			68	168	248
